3M™ | Diamond Lapping Film 661X auf Rolle – 9 µm, 50,8 mm x 15,24 m, Kunststoffkern mit Keilnuten, ASO | 7000060975
481,41 €*
% 687,73 €* (30% gespart)Lieferzeit: 4 - 6 Monate

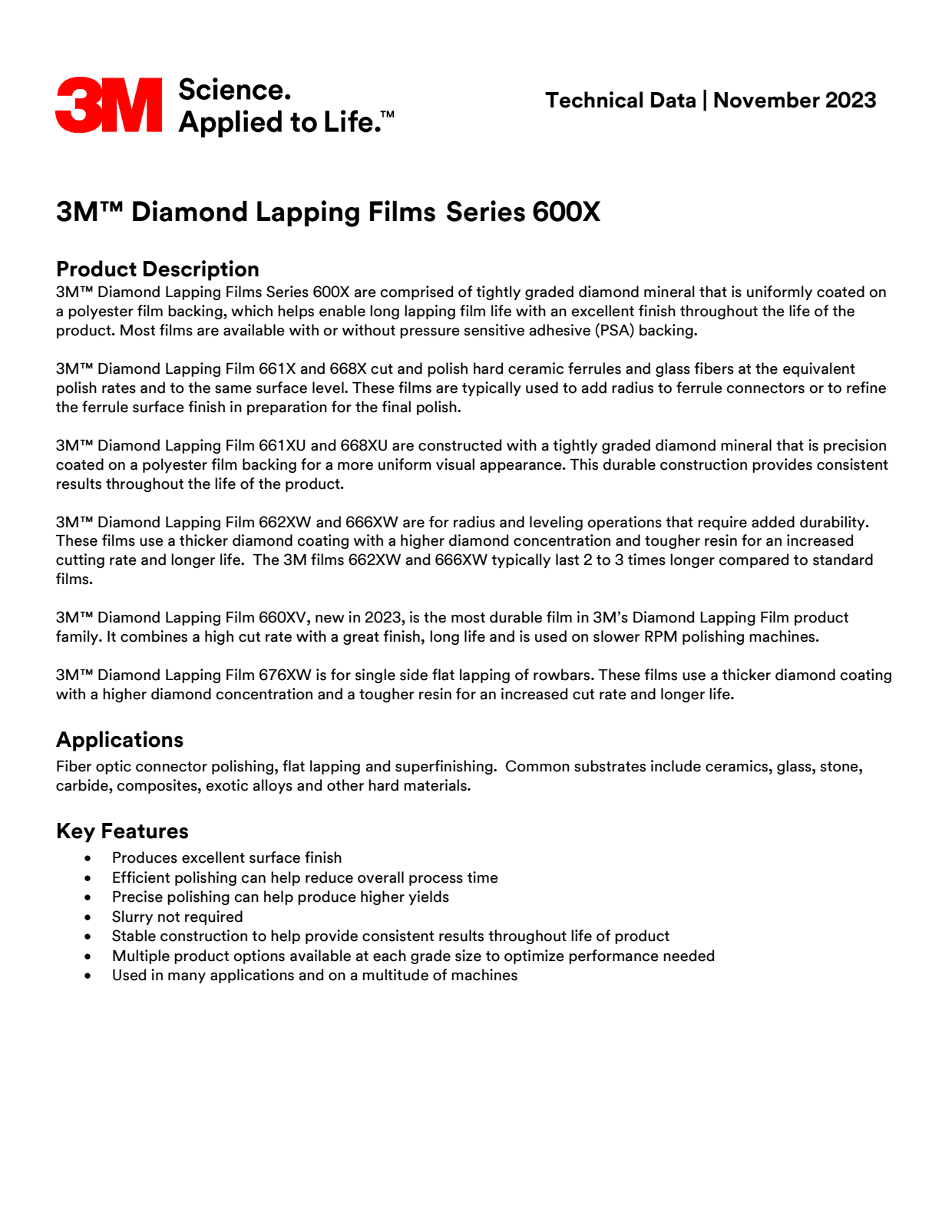

Downloads
Produktinformationen "3M™ | Diamond Lapping Film 661X auf Rolle – 9 µm, 50,8 mm x 15,24 m, Kunststoffkern mit Keilnuten, ASO | 7000060975"
9 µm ist bei der 661X die Stufe für Formgebung und Materialabtrag: Hier wird der Radius an der Ferrule angelegt und die Fläche plan gearbeitet, bevor die Feinstufen übernehmen. Eng klassiertes Diamantkorn auf einer 3 mil starken Filmunterlage aus Polyester, blau eingefärbt, 50,8 mm breit, 15,24 m lang, Kunststoffkern mit Keilnuten, Wicklung ASO.
Blau steht für 9 µm: 3M kennzeichnet die Korngröße über die Farbe des Films. Am Arbeitsplatz erkennt man die Stufe damit am Material, ohne die Verpackung zu suchen – bei einem Prozess mit mehreren Korngrößen hintereinander ein spürbarer Unterschied.
Diamant statt Aluminiumoxid: Diamant ist der härteste bekannte Werkstoff und schneidet auch dort noch, wo konventionelles Korn nur noch reibt – bei Keramik, Saphir, Hartmetall, Glas und exotischen Legierungen. Für Faseroptik-Steckverbinder ist das der entscheidende Punkt: Keramikferrule und Glasfaser werden mit gleicher Rate abgetragen und bleiben auf einer Ebene.
Ohne Läpppaste: Der Abtrag steckt im Film, nicht in einer Suspension. Das ersetzt Diamantschlicker und Läpppasten – kein Anmischen, kein Nachdosieren, keine Reinigung der Anlage zwischen den Stufen. Der Korngrößenwechsel dauert unter einer Minute.
Gleichbleibend über die Standzeit: Die gleichmäßige Beschichtung sorgt dafür, dass Schnittrate und Finish über die gesamte Rolle konstant bleiben. Bei Läppsuspensionen verändert sich die Kornkonzentration im Lauf der Arbeit – hier nicht.
Filmunterlage statt Papier: Der Polyesterfilm dehnt sich unter Zug kaum und bleibt maßhaltig. Das ist die Voraussetzung für planparallele Ergebnisse beim Flachläppen und für gleichmäßigen Kontakt an Steckverbindern.
Kunststoffkern mit Keilnuten, ASO: Der genutete 3-Zoll-Kern greift formschlüssig in die Aufnahme der Poliermaschine und verhindert Durchrutschen. Die Rolle ist mit der Schleifseite nach außen gewickelt und lässt sich direkt aufziehen, ohne den Film zu wenden.
Anwendungsbereiche
- Faseroptik: Radiusgebung an Steckverbindern, Abtrag von Klebstoffüberständen
- Keramik und Saphir: Planläppen harter, spröder Werkstoffe
- Hartmetall: Formgebung an Schneiden und Präzisionsbauteilen
- Glas und Stein: Kantenbearbeitung und Planläppen
- Verbundwerkstoffe und Sonderlegierungen: kontrollierter Abtrag ohne Wärmeeintrag
Hinweise zur Verarbeitung
- Als Kühl- und Spülmittel genügt Wasser – auf Läpppasten und Suspensionen kann verzichtet werden
- 9 µm ist eine Vorstufe: Die entstehenden Riefen müssen in den folgenden Korngrößen vollständig ausgeschliffen werden
- Korngrößen schrittweise verfeinern, etwa von 9 über 6 und 3 auf 1 und 0,5 µm – Sprünge bleiben im Endfinish sichtbar
- Mit geringem, gleichmäßigem Druck arbeiten: Der Film schneidet über die Kornspitzen, nicht über die Anpresskraft
- Arbeitsplatz und Werkstück zwischen den Stufen sauber halten – ein einzelnes grobes Diamantkorn aus dieser Stufe zerstört das Ergebnis der nächsten
- Lagerung bei 10–30 °C und 30–60 % relativer Luftfeuchte in der Originalverpackung; unter diesen Bedingungen fünf Jahre haltbar
- Ausschließlich für den professionellen, industriellen Einsatz
Arbeitsschutz
- Beim Trockeneinsatz entsteht Feinstaub – wir empfehlen Atemschutz mit Partikelfilter (P2/P3)
- Beim Nassverfahren können Partikel mit dem Kühlmittel spritzen; eine Schutzbrille ist auch hier angeraten
- Beide finden Sie in unserem Shop
Sonderbreiten auf Anfrage: 3M fertigt die Diamond Lapping Films bis 305 mm Breite. Als Konfektionär schneiden wir daraus jede Breite und Länge, die zu Ihrem Prozess passt – auch Scheiben und Zuschnitte. Jetzt Sonderanfertigung anfragen
Artikelnummer 87292 | Katalognummer 7000060975 | Herstellerbezeichnung 3M™ Diamond Lapping Film 661X
Wichtiger Hinweis: Alle technischen Angaben basieren auf Herstellerinformationen und wurden unter Laborbedingungen ermittelt; sie stellen keine zugesicherten Eigenschaften dar. Bitte prüfen Sie vor der Verwendung, ob sich das Produkt für Ihren vorgesehenen Einsatzzweck eignet. Verbindliche Angaben entnehmen Sie dem aktuellen technischen Datenblatt des Herstellers. Gewährleistung und Haftung richten sich nach unseren Allgemeinen Geschäftsbedingungen, sofern gesetzliche Vorschriften nichts anderes vorsehen.
| Produktkategorie: | Filmschleifrollen |
|---|---|
| Produktserie: | 661X |
| Schleifmineral: | Diamant Korn |
| Breite: | 50 mm |
| Länge: | 15 m |
| Körnung: | 9 Micron |
| Trägermaterial: | Filmunterlage |
| Bindung: | Vollkunstharz |
| Anwendungen: | Nassschliff, Polieren, Feinschliff, Finishen |
| Farbe: | Blau |
| Nassschliff: | Ja |
| Werkstoffe: | Glas, Keramik, Kunststoffe, Metall, Verbundwerkstoff |
